Configurer la VMC : simple flux, double flux, hygro
Extrait du tuto « Créer un projet » : VMC et avis technique, à partir de 0:54.
Le système VMC conditionne tout le contrôle : le type de ventilation, le nombre de caissons et le matériel de mesure à emporter. Vous le renseignez dans l'assistant de création, et vous pouvez le corriger à tout moment dans le projet.
Pas à pas dans l'assistant

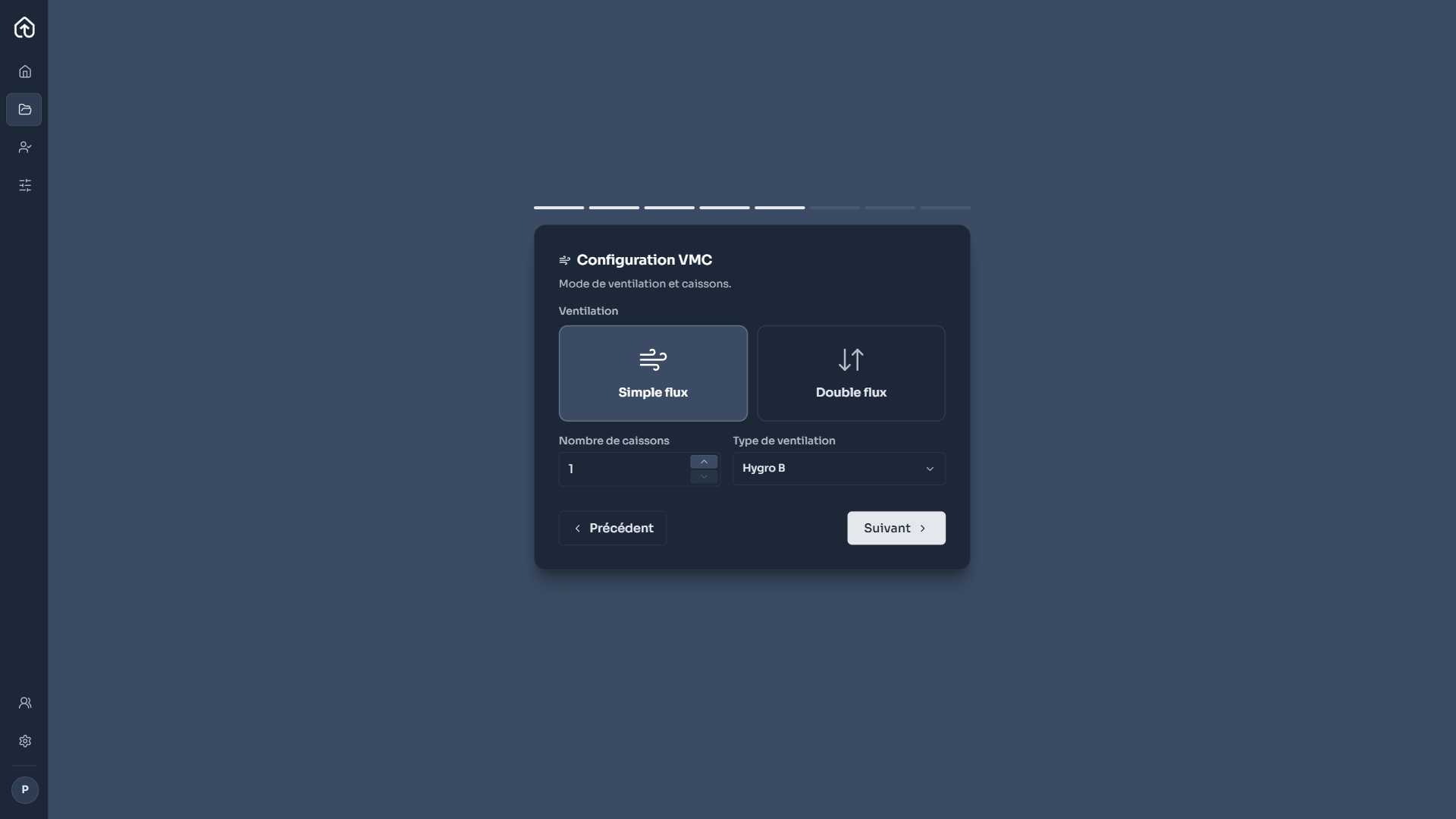

- À l'étape Configuration VMC, choisissez Simple flux ou Double flux.
- En collectif, choisissez aussi la distribution : VMC Individuelle (un système par logement) ou VMC Collective (un caisson pour plusieurs logements).
- Indiquez le Nombre de caissons.
- Avec un seul caisson, choisissez le Type de ventilation :
- en simple flux : Hygro A, Hygro B ou Autoréglable ;
- en double flux : Autoréglable ou Hygroréglable.
- Cliquez sur Suivant. À l'étape Ventilation, renseignez le Nom du caisson, l'Installateur, le Fabricant VMC puis le Modèle VMC. Le modèle se choisit une fois le fabricant renseigné.
- Si un Avis Technique existe pour ce fabricant, le champ Avis technique apparaît. Voir Choisir le bon Avis Technique.
Plusieurs caissons
Dès que le Nombre de caissons dépasse 1, l'étape Ventilation devient Configuration des caissons. Choisissez le caisson dans le menu en haut à droite, puis renseignez pour chacun :
- le Flux (Simple flux ou Double flux) et le Type de ventilation ;
- le Nom du caisson et l'Installateur ;
- le Fabricant VMC et le Modèle VMC ;
- en collectif sur plusieurs bâtiments, le Bâtiment desservi ;
- en VMC collective, le QMax de dimensionnement (m³/h) et le Nombre d'ouïes.
Ce que vous saisissez sur le premier caisson est recopié sur les suivants tant que vous ne les avez pas modifiés. Pratique quand tous les caissons sont identiques.
En VMC collective avec plus de 5 caissons du même flux, la question Échantillonner ce caisson ? apparaît. Voir l'échantillonnage RE2020.
Hygroréglable ou autoréglable : le bon matériel
- Une VMC autoréglable (simple ou double flux) se contrôle aux débits : il vous faut un débitmètre.
- Une VMC hygroréglable se contrôle à la pression, au manomètre.
À l'étape Caractéristiques, VentiFlow présélectionne votre débitmètre quand la VMC est autoréglable. Si vous n'en avez pas, le message « VMC autoréglable : le contrôle porte sur les débits, choisissez un débitmètre. » s'affiche. Le bouton Créer un débitmètre permet d'en ajouter un sur place.

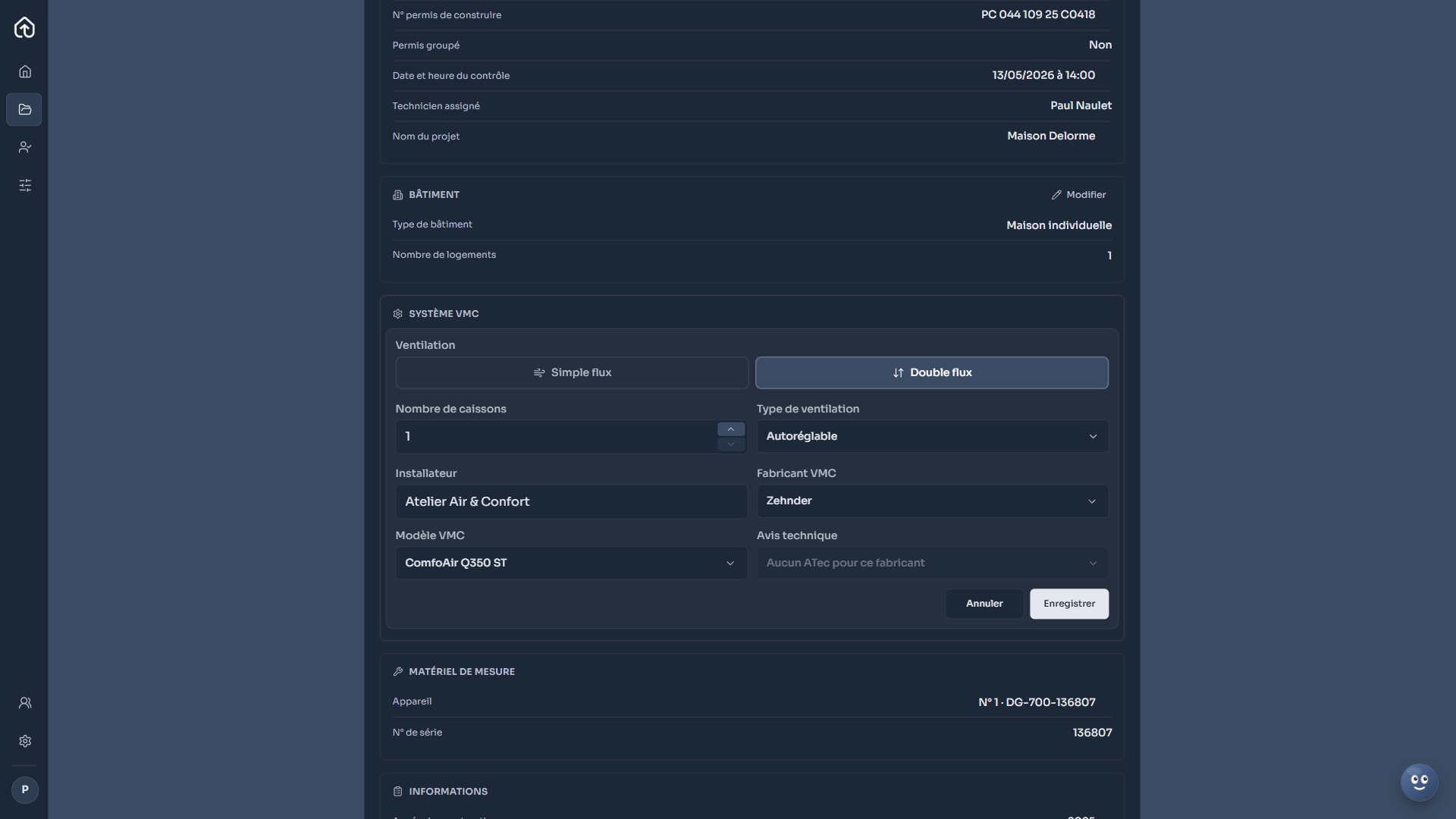

Modifier la VMC après la création
- Ouvrez le projet, onglet Détails.
- Dans la section Système VMC, cliquez sur Modifier.
- Corrigez les champs, puis cliquez sur Enregistrer (ou Annuler).
Astuce
Quand vous passez de simple à double flux (ou l'inverse), VentiFlow propose d'office un type de ventilation correspondant. Vérifiez-le avant de continuer.
