Photo du bâtiment et références des bouches
Extrait du tuto « Le contrôle pas à pas » : Photo et références, à partir de 0:00.
Les deux premières étapes du contrôle terrain : photographier le bâtiment, puis relever quelle bouche est posée dans chaque pièce humide. La référence de la bouche donne ensuite les plages attendues pour les vérifications et les mesures.
La photo du bâtiment
- Lancez le contrôle depuis la fiche du projet (Démarrer le contrôle ou Reprendre le contrôle).

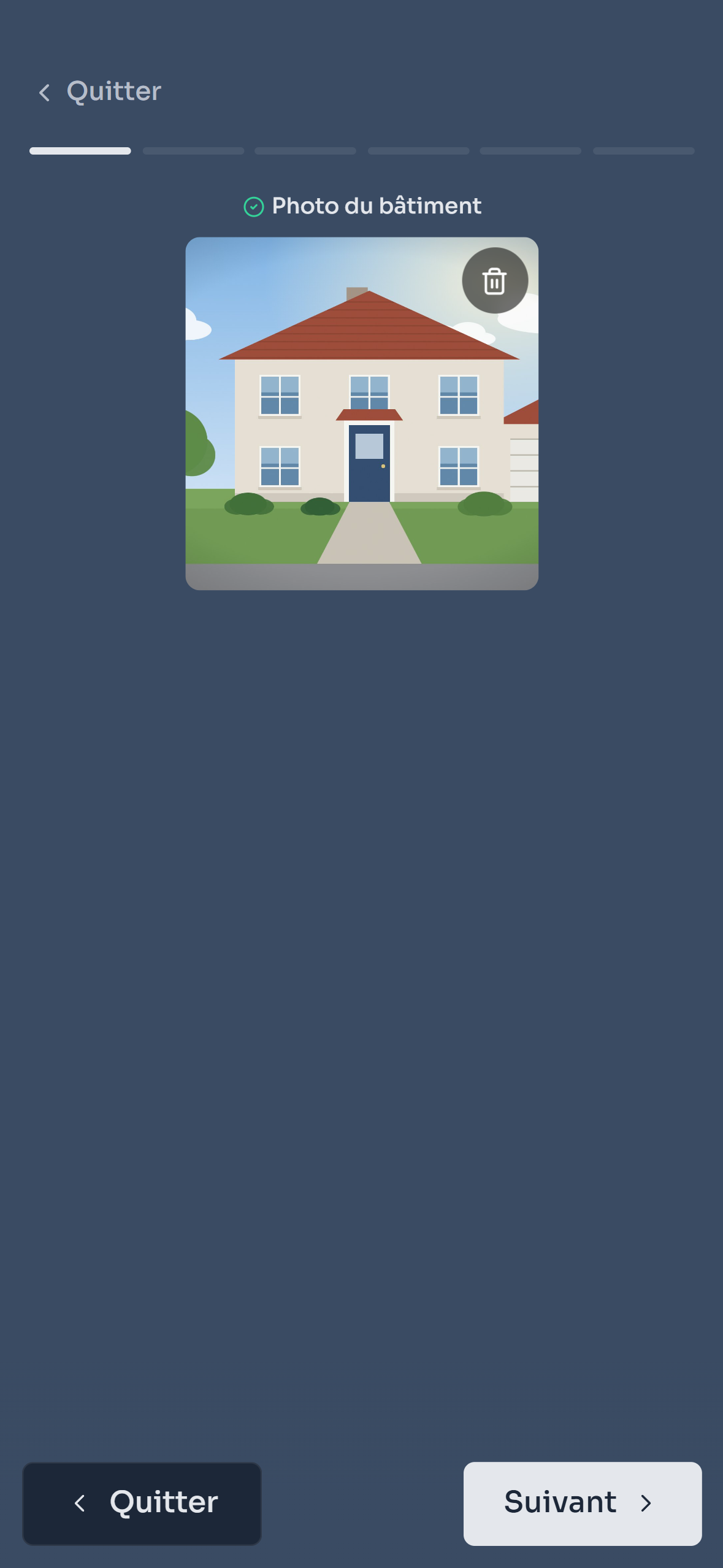

- Sur l'écran Photo du bâtiment, touchez Ajouter : l'appareil photo du téléphone s'ouvre.
- Prenez la façade. Une coche verte apparaît à côté du titre.
- Touchez Suivant.
Pour changer de photo, touchez la corbeille sur la vignette, puis confirmez avec Supprimer. Touchez la vignette pour l'agrandir.
Bon à savoir
Cette photo de façade est reprise en page de garde du rapport.
Les références des bouches

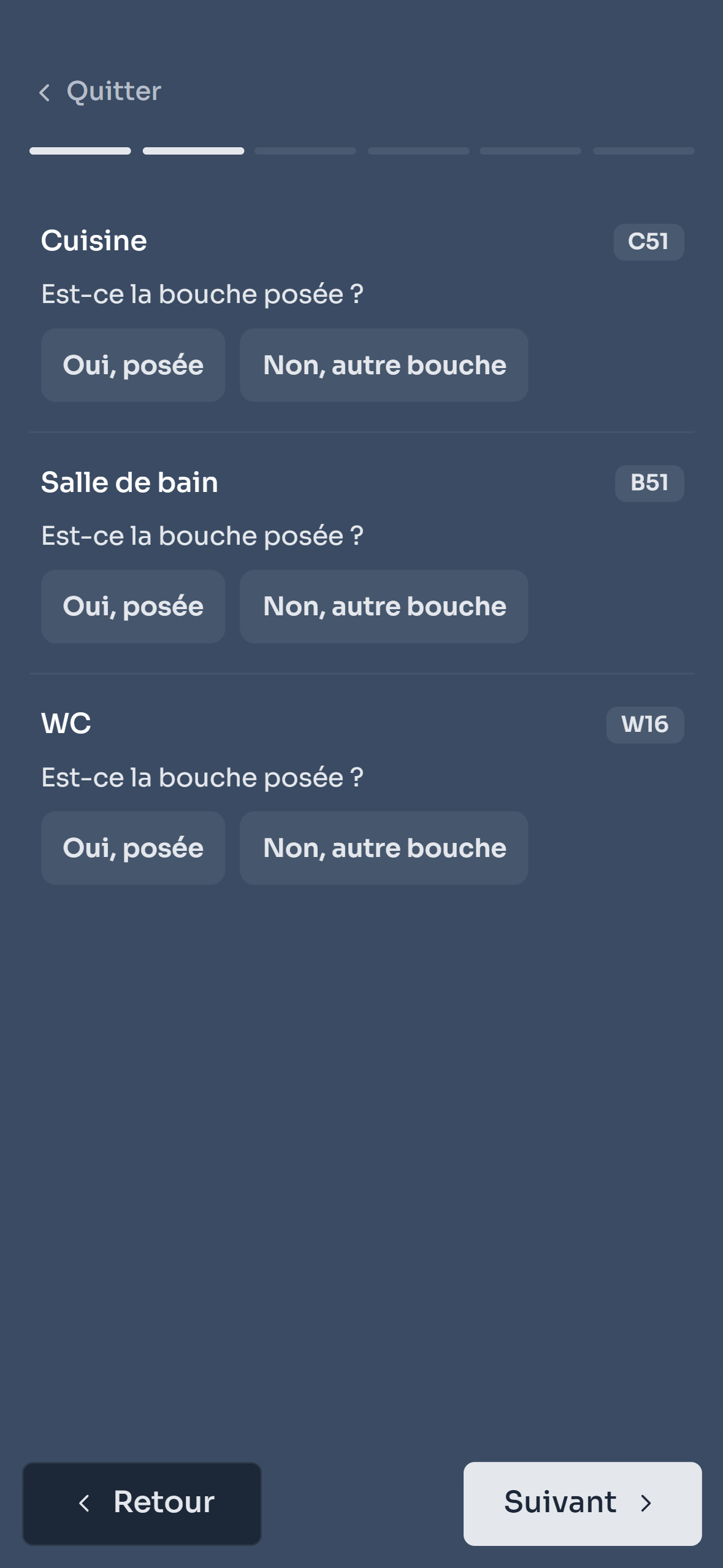

L'écran Références des bouches liste les pièces humides du logement. Son fonctionnement dépend de l'avis technique (ATec) choisi pour le projet.
Avec un avis technique
VentiFlow sait quelle bouche est prévue dans chaque pièce. Elle s'affiche à droite du nom de la pièce (par exemple C51 pour la cuisine).
- Pour chaque pièce, répondez à la question Est-ce la bouche posée ?
- Touchez Oui, posée si la bouche correspond.
- Touchez Non, autre bouche si la bouche posée est différente.
- Quand plusieurs bouches sont possibles, la question devient Laquelle est posée ? : touchez la bonne bouche, ou Autre bouche.
Une pièce répondue se replie sur une ligne, et l'écran descend vers la pièce suivante. Pour corriger une réponse, touchez la ligne repliée.
Attention
Une bouche différente de celle prévue par l'avis technique est considérée comme un écart. Elle apparaît dans la Synthèse des écarts avec la mention Autre bouche posée et la bouche prévue par l'ATec.
Sans avis technique
Chaque pièce affiche un champ Réf. bouche. Tapez la référence relevée sur la bouche, ou ouvrez la liste pour choisir parmi les bouches proposées. La liste se filtre au fil de la frappe.
Pourquoi cette étape est importante
La référence de la bouche détermine sa plage de fonctionnement. Sans référence connue :
- l'étape Mesures par bouche affiche Plage à déterminer ;
- VentiFlow ne peut pas conclure sur la conformité de la mesure.
Pour une cuisine, une seule référence suffit : elle s'applique à la fois au débit de base et au débit de pointe.
Astuce
Faites cette étape avant les vérifications. Quand la référence est reconnue, la plage de débit de la bouche est ensuite pré-remplie dans les vérifications de la pièce.
