Les vérifications RE2020 pièce par pièce
Extrait du tuto « Le contrôle pas à pas » : Vérifications, à partir de 0:28.
VentiFlow reprend les points de vérification du protocole ventilation RE2020, adaptés à votre installation. Sur le terrain, vous partez d'un contrôle conforme et ne signalez que les écarts.
Deux écrans de vérification
Le parcours terrain découpe les vérifications en deux étapes :

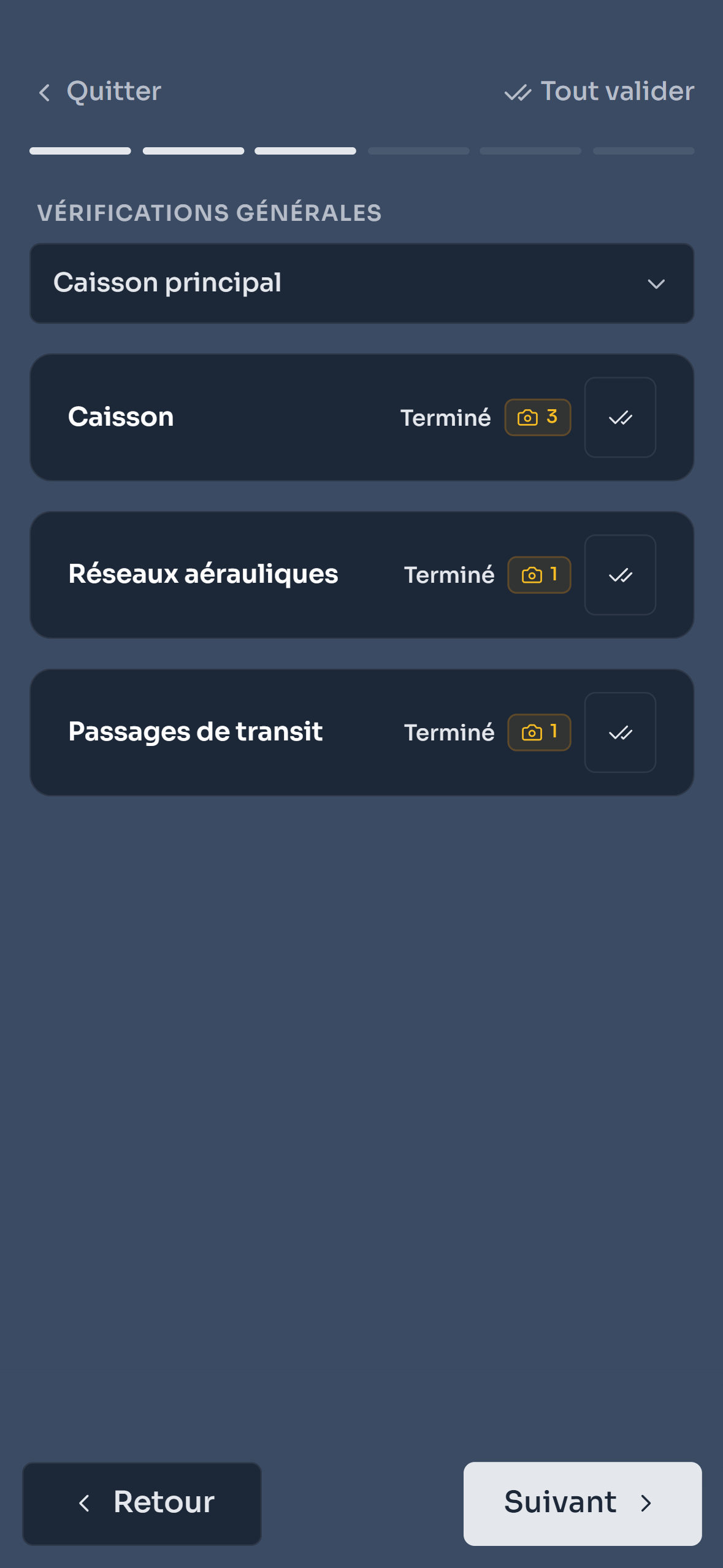

- Vérifications générales : Caisson, Réseaux aérauliques, Passages de transit. S'il y a plusieurs caissons, une liste en haut permet de choisir le caisson à vérifier.

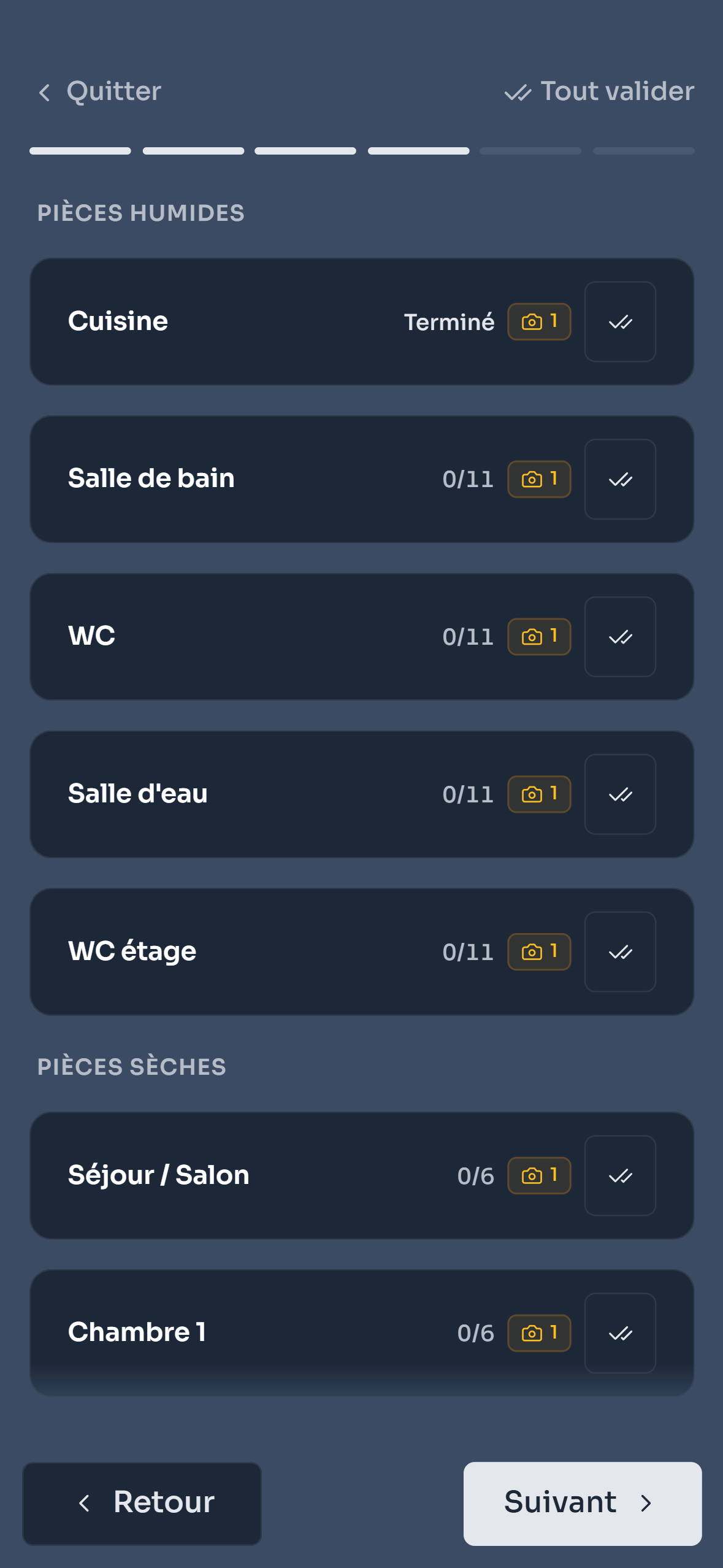

- Vérifications du logement : les Pièces humides (cuisine, salle de bain, WC…) puis les Pièces sèches (séjour, chambres…).
Chaque section affiche son avancement (par exemple 0/11), puis Terminé quand tous ses points sont traités. Une pastille orange avec un appareil photo indique le nombre de photos obligatoires encore manquantes.
Pas à pas
- Touchez une section (par exemple Cuisine) pour l'ouvrir. Ouvrir une section referme la précédente.
- Pour chaque point, touchez le bouton vert (Conforme) ou le bouton rouge (Non conforme).
- Un point conforme se replie sur une ligne. Touchez-la pour le rouvrir.
- Un point non conforme reste ouvert : décrivez l'écart dans le champ Commentaire… et prenez une photo.
- Pour annuler un choix, touchez à nouveau le bouton actif : le point redevient non vérifié.
Les boutons à droite de chaque point servent à ajouter une photo (appareil photo) ou un commentaire (bulle).
Tout valider d'un coup
Le bouton Tout valider, en haut à droite de l'écran, passe en conforme tous les points non vérifiés de l'étape. Vous n'avez plus qu'à revenir sur les écarts.
Chaque section a aussi son propre bouton de validation (double coche). Une fois la section entièrement traitée, ce bouton propose Tout réinitialiser, après confirmation.
Si des points sont déjà marqués non conformes, VentiFlow vous demande quoi faire :
- Valider en gardant les écarts : seuls les points non vérifiés passent en conforme ;
- Passer aussi les écarts en conforme ;
- Annuler.
Les points Non concerné ne sont jamais modifiés par une validation groupée.
Les règles appliquées
Photos obligatoires
Certains points exigent une photo pour le rapport (FAQ RE2020-074) : trappe d'accès au ventilateur, ligne électrique du caisson, rejet, prise d'air, partie visible du réseau, bouches d'extraction et de soufflage, entrées d'air, passages de transit. Leur bouton photo reste orange tant que la photo manque, puis passe au vert avec le nombre de photos.
Tout point Non conforme demande aussi une photo.
Plages des pièces humides
Dans chaque pièce humide, les points Plage de fonctionnement en pression et Plage de fonctionnement en débit comportent un champ à remplir :
- la plage de pression est pré-remplie : 80-160 Pa, ou 70-160 Pa en cuisine ;
- la plage de débit est pré-remplie à partir de la référence de bouche relevée à l'étape précédente.
Tant que la plage est vide, la ligne repliée affiche une pastille Plage.
Astuce
Si la plage n'est pas indiquée sur la bouche, reportez-vous à la documentation du fabricant (système autoréglable) ou à l'avis technique de la bouche (système hygroréglable).
Points complémentaires
Les points complémentaires du protocole ne s'affichent que si l'option Vérifications complémentaires est activée dans le projet. Ils portent alors la mention Complémentaire.
Bon à savoir
Sur téléphone, seuls les choix conforme et non conforme sont proposés. Le statut Non concerné se pose depuis l'ordinateur, dans l'onglet Vérifications du projet.
