Mesures de pression : la conformité en direct
Extrait du tuto « Le contrôle pas à pas » : Mesures, à partir de 0:57.
Les deux dernières étapes du contrôle terrain : renseigner les conditions de mesure, puis saisir la valeur relevée à chaque bouche. VentiFlow compare chaque valeur à la plage attendue et vous dit tout de suite si elle est conforme.
Les conditions de mesure

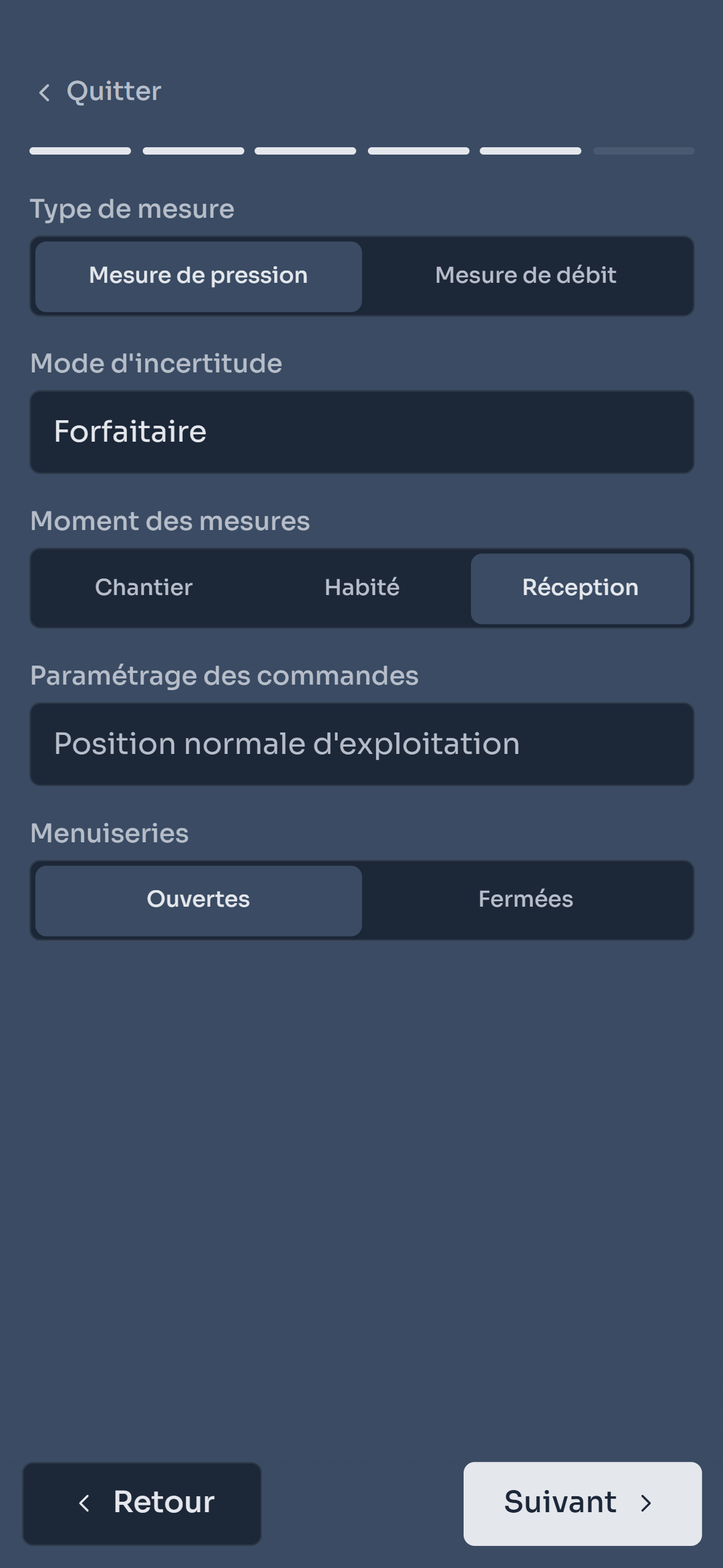

L'étape Conditions de mesure regroupe les informations reprises dans le rapport :
- Type de mesure : Mesure de pression ou Mesure de débit ;
- Mode d'incertitude : prérempli avec « Forfaitaire » ;
- Moment des mesures : Chantier, Habité ou Réception (choix par défaut) ;
- Paramétrage des commandes : par exemple « Position normale d'exploitation » ;
- Menuiseries : Ouvertes ou Fermées. Sur téléphone, ce choix vaut pour les menuiseries intérieures et extérieures.
Le type de mesure est en pression par défaut. Pour une VMC autoréglable, le projet est créé en Mesure de débit. Vous pouvez toujours changer.
Bon à savoir
Changer le type de mesure règle aussi les menuiseries : Ouvertes en pression, Fermées en débit. Ajustez-les ensuite si besoin.
Saisir les mesures
- Touchez Suivant pour arriver sur l'écran des mesures.

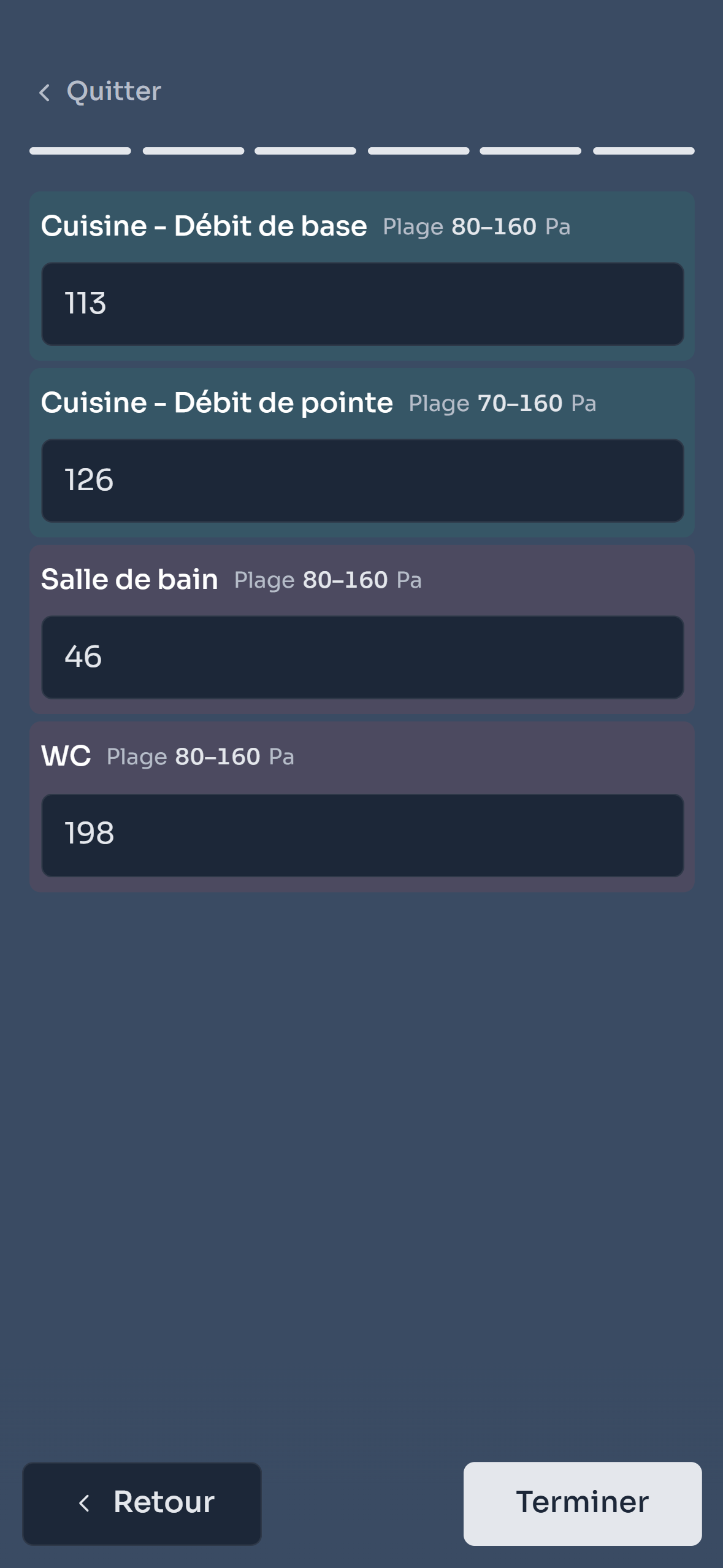

- Chaque bouche affiche son nom et sa plage attendue, par exemple Plage 80–160 Pa. La cuisine a deux lignes : Débit de base et Débit de pointe.
- Tapez la valeur relevée dans le champ de la bouche.
- La ligne se colore aussitôt : verte si la mesure est conforme, rouge sinon.
- Touchez Terminer une fois toutes les bouches relevées.
L'écran reste allumé pendant la saisie des mesures, le temps que la valeur se stabilise (sur les téléphones qui le permettent).
Les règles appliquées
En pression
Les plages de fonctionnement des bouches sont :
- 80–160 Pa pour toutes les bouches ;
- 70–160 Pa pour le débit de pointe en cuisine.
VentiFlow applique une incertitude de ±10 % de la mesure, avec un minimum de 5 Pa (protocole §8.3.5.4). Une mesure est conforme si, incertitude comprise, elle touche la plage.
Exemples sur une plage 80–160 Pa :
- 75 Pa : 75 + 7,5 = 82,5 Pa, la mesure est conforme ;
- 46 Pa : 46 + 5 = 51 Pa, la mesure est non conforme ;
- 198 Pa : 198 − 19,8 = 178,2 Pa, la mesure est non conforme.
Si la référence de la bouche n'est pas connue, la plage s'affiche à déterminer et aucune conclusion n'est donnée.
En débit
Chaque bouche affiche Attendu ≥ suivi du débit réglementaire en m³/h. La mesure est conforme si elle atteint ce débit en lui ajoutant 15 % (protocole §8.3.4.5).
Sous la liste, la carte Débit global du logement compare la somme des débits de base mesurés au débit total réglementaire. Tant que toutes les bouches ne sont pas relevées, elle l'indique.
Si le débit réglementaire est inconnu, l'écran affiche Attendu à déterminer : renseignez la typologie du logement et le type de pièce.
Attention
Une mesure négative est refusée. Au-delà de 1 000 Pa ou de 1 000 m³/h pour une bouche, VentiFlow considère qu'il s'agit d'une faute de frappe et refuse aussi la valeur.
Retrouver les mesures non conformes

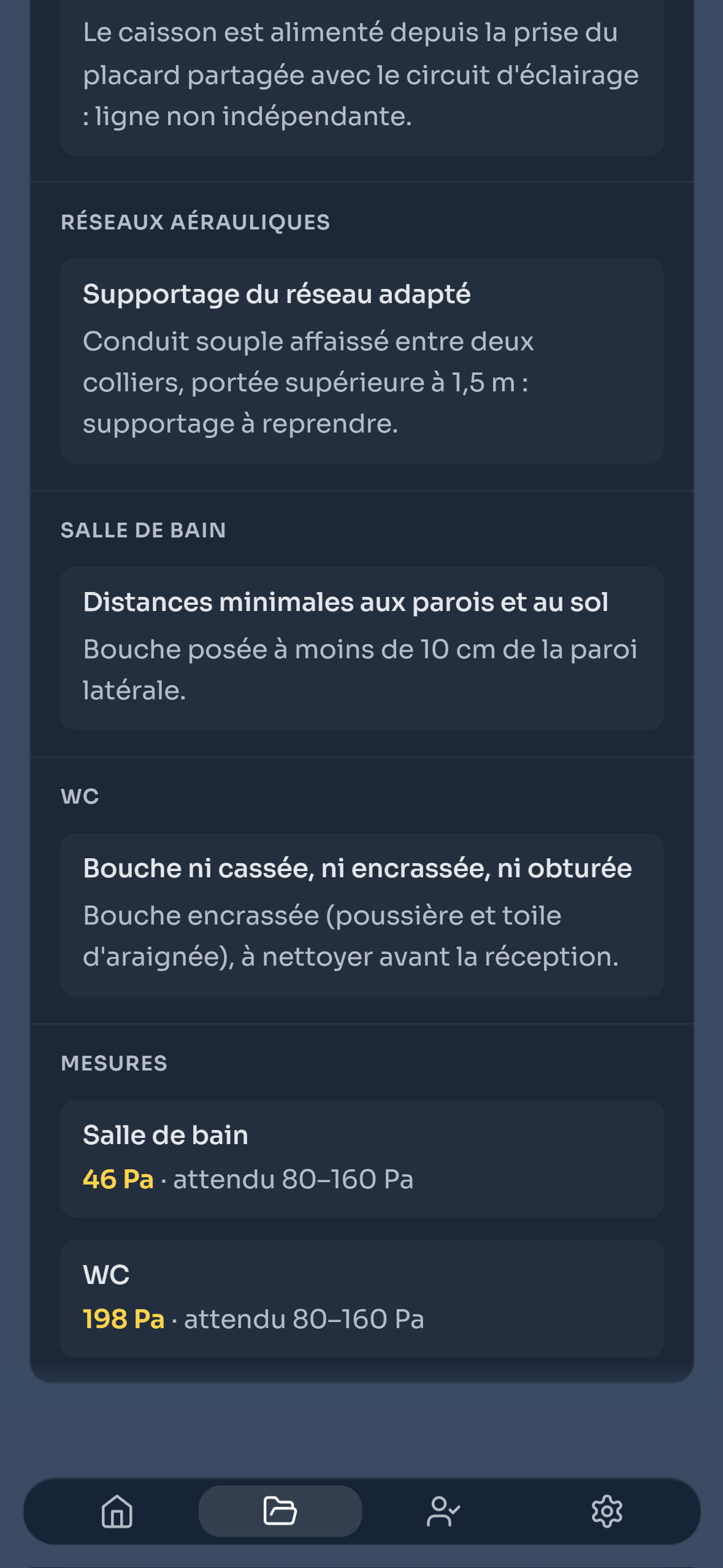

Les mesures hors plage apparaissent dans la Synthèse des écarts, dans la rubrique Mesures, avec la valeur relevée et la plage attendue.
